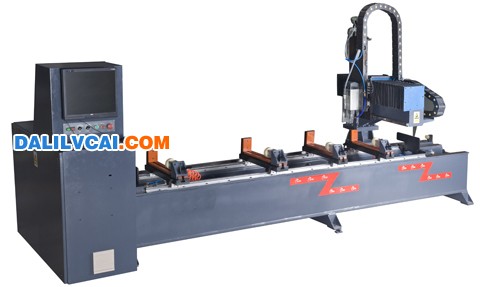

型号:KT-DIRLL
发货:45天内
发送询价
1.适用各种铝合金型材的安装孔、流水槽、锁孔、形孔等加工工序。
2.一次装卡即可完成同一加工面上全部孔、槽的加工，具有极高的工作效率。
3.采用PA高品质进口计算机数控系统，具有良好的用户操作界面。
4.工作头采用意大利进口大功率气冷高速主轴，高质量地完成各种钻铣削加工。
5.采用高品质的交流伺服电机、滚珠丝杠、线性滑轨及轴承等结构以确保设备具有较高的加工精度。
6.主轴采用HSD 进口高速电主轴。
8.机身采用仿铸件式钢板交错焊接而成、避免钢管方式的共振变型，并整体通过热处理消除应力，从而保
证了整机设备的刚性及长期保证精度的稳定性。
9.采用自动定位及夹紧系统。
10.特殊润滑系统可以调节润滑的喷量大小，直接把润滑油雾化冷却，从而提高了加工质量及提高刀具寿
命。
11.主轴四周带有防屑装置，防止加工中的切屑出伤害人员。
主要技术参数
|
项目 |
单位 |
KT-DIRLL |
|
|
加工尺寸 |
X |
mm |
2800 |
|
Y |
mm |
300 |
|
|
Z |
mm |
280 |
|
|
加工精度 |
定位 |
mm |
±0.08 |
|
重复定位 |
mm |
±0.05 |
|
|
钻铣垂直度 |
mm/mm |
0.08/100 |
|
|
圆柱度 |
mm |
0.08 |
|
|
切割面表面粗糙度 |
um |
Ra 12.5 um |
|
|
进给速度 |
X轴 |
m/min |
65 |
|
Y轴 |
m/min |
20 |
|
|
Z轴 |
m/min |
20 |
|
|
主轴 |
功率/转速 |
kw/rpm |
5.5/18000 |
|
伺服电机 |
X |
KW |
0.90 |
|
Y |
KW |
0.75 |
|
|
Z |
KW |
0.75 |
|
|
钻铣刀卡头 |
最大直径 |
mm |
Ø16 |
|
电压/总功率 |
380V 50HZ / 8KW |
||
|
机床外形尺寸 |
mm |
4550X1300X1600 |
|
|
控制箱外形尺寸 |
mm |
600X1400X1800 |
|
|
所需动力源 |
电源 |
KVA |
20 |
|
气压 |
Kg/C㎡ |
6-8 |
|
