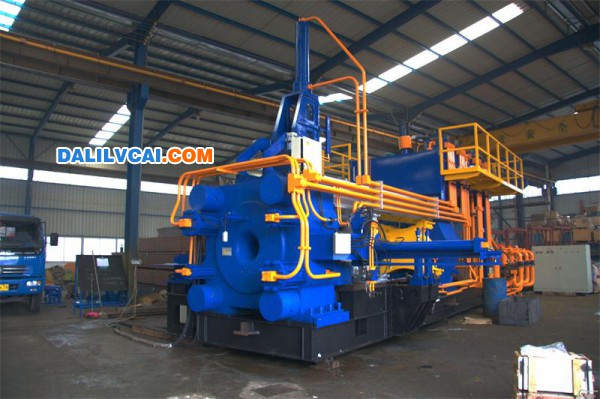

挤压机主要部分的功能及原理介绍

通常，一套完整的铝型材挤压机系统主要由机械部分，液压部分及电气部分所组成。

1.机械部分包括底座，导柱（也叫拉杆），前横梁板（简称前板），后横梁板（缸座），保温座（盛锭筒），剪刀座，模座，上下导轨板，机械手送锭装置，挤杆座（蝴蝶头），挤杆等部件。

2.液压系统由主缸，副缸（快速边缸），锁紧缸（前板缸），模座油缸，柱塞泵（分为变量与定量泵），叶片泵（分单联泵与多联泵），阀板，阀（单向阀，溢流阀，换向阀等），油管，油箱及各种液压开关等组成。

3.电气部分主要由供电柜，操作台，PLC可编程控制器，交流接触器，显示屏等组成。



挤压机主要部分的功能如下：

1.机座是所有作用的承受载体，包括底座是一个封闭的承受挤压力的构件；

2.主缸是产生挤压力的液压工作缸，为柱塞结构；

3.导柱，也叫拉杆，前板和主缸是通过四根导柱用螺母紧固成封闭的受力系统，承受液压机工作时的作用压力，部分中板与主缸蝴蝶板则以四根导柱为导向前后移动。所以张力柱除了受力外，还兼作动梁（蝴蝶板）及挤压筒（保温座）的导轨。

4.蝴蝶板是一个用来平衡主柱塞外伸部分重量，并控制挤压轴中心的部分；

5.保温座，也叫盛锭筒，是用来装置铝锭坯，是一个承受高压的恒温容器。
铝型材生产线流程图：
